01 塑料回收
塑料制品作為日常消耗品成為資源浪費的很大一部分，比如飲料瓶是目前材料回收中的一個大類,然而飲料瓶的瓶身和瓶蓋等部位一般由不同材料構成，例如瓶身為PET材料，而瓶蓋為PE材料，但PET與PE之間并不兼容，這給回收端帶來了難題。
大多數塑料制品均存在難處理的問題，而相容劑在回收與改性中的研究與應用可有效應對這些難題。利用相容劑實現廢舊塑料的共混再生，使之成為新的塑料合金或新的改性塑料，是有效解決"白色污染"問題，降低經濟成本、提高社會效益的有效方式。
02 相容劑及其選擇
通俗而言，相容劑用于將不同種塑料很好的混融在一起，這種助劑能與兩種原料都有很好的相容性，又叫增容劑。

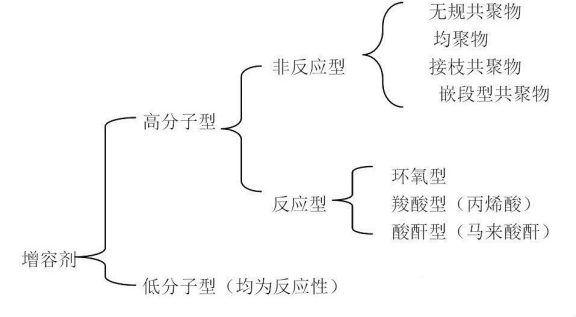

相容劑的分類
非反應型增溶劑
非反應型相容劑是目前比較通用的相容劑。在不相容的高分子體系中通過添加非反應型相容劑而實現相容化的方法，常見于高分子合金技術中。非反應型相容劑一般為共聚物，嵌段共聚物，接枝共聚物或無規共聚物。
反應型相容劑
反應型相容劑是一種同非極性高分子主鏈及活性基團如羥基、環氧基組成的多為無規的聚合物。
相容劑的選擇：
一般回收哪種塑料就用此種塑料為基礎樹脂，接枝強極性基團得到的共聚物作為相容劑。可接枝基團有MAH、丙烯酸、丙烯酸丁醋、甲基丙烯酸甲酯(MMA)、甲基丙烯酸縮水甘油酯(GMA)等。最常見的接枝單體是MAH。
03 回收體系中的應用
PET/PE塑料瓶體系
飲料瓶的瓶身和瓶蓋等部位一般由不同材料構成，例如瓶身為PET材料，而瓶蓋為PE材料。回收時，PET/PE體系常見相容劑有各種接枝物,如:馬來酸酐(MAH) 、甲基丙烯酸縮水甘油酯(GMA)。
回收PC/回收ABS共混體系
聚碳酸酯( PC)是一種需求量大、用途廣、綜合性能優越的熱塑性工程塑料，常與ABS共混改性以降低熔體黏度改善加工性能，減少制品內應力，制備兼具高強抗沖擊、拉伸、耐熱性能的共混材料，在汽車工業、電子電器、機械、計算機、醫療保健等領域中廣泛應用。研究回收利用廢棄PC和廢棄ABS料具有良好的經濟效益和可持續發展的重要意義。可選用的相容劑組分有苯乙烯/馬來酸酐無規共聚物、苯乙烯/丙烯腈/馬來酸酐三元共聚物、ABS接枝馬來酸酐等。通過共混制備綜合性能較優的材料，可在家用電器、手機、汽車零部件等領域中推廣使用。
紙/塑/鋁復合軟包裝材料
紙/塑/鋁復合軟包裝材料是常見的軟包裝材料，常用于制作各種飲料的軟包裝盒，由紙、塑料和鋁箔復合而成,一般為6層結構：聚乙烯(PE)/紙層/PE/鋁箔/黏合劑(AD)/PE;其中,木質纖維(紙)、塑料(PE)和鋁的含量分別約為75%、20%和5%，這3種成分都是可循環再利用的資源。
木質纖維的主要成分是纖維素，它含有大量的極性羥基和酚羥基等官能團，因而具有極性，而PE是非極性的，二者界面相容性差，而鋁箔的存在也增加了界面的復雜性。為了獲得具有良好性能的復合材料，需要解決木質纖維、鋁箔與塑料的界面相容性及界面結合等問題。
有研究表明，馬來酸酐接枝聚乙烯(PE-g-MAH)可有效提高該復合材料體系的界面相容性，且最終的混合體系隨著PE-g-MAH用量的增加，復合材料的拉伸強度和彎曲強度先增加后減小，沖擊強度逐漸增大，吸水率先升高再下降。這不但是由于PE-g-MAH可以增加木質纖維與塑料基體的相容性，增強界面結合作用，而且還與PE-g-MAH在木質纖維表面的包覆程度及其本身強度有關。
木塑復合體系
木塑復合材料為以木質纖維為主要原料,經過適當的處理使其與各種塑料通過不同復合方法生成高性能、高附加值的新型復合材料。木塑作為一種新型復合材料,不僅同時具有塑料和木材的性能，而且環保、節省資源，是處理廢舊塑料的新方法。但是由于木質纖維極性很強，而廢舊塑料幾乎沒有極性(如PE、PP等)，故兩相間結合能力差，性能也隨之下降。加人適量的相容劑對廢舊塑料進行表面處理，可以改善結合狀況。
04 相容劑的其它應用
應用于塑料合金
相容劑的出現為高分子材料合金提供了可能，高分子合金，即由兩種或兩種以上具有不同性質的高分子材料經共混并采用相應的相容化技術而得到的多相多組分體系。而這樣的高分子合金、共混、改性的重要關鍵材料就是相容劑。相容劑對合金技術的微觀相態結構起到很好的調整和控制作用，而使共混材料實現高性能化和功能化的效果。相容劑廣泛應用于PP/PE、PP/PA、PA/PS、PA/ABS、ABS/PC、PBT/PA、PET/PA、PP/POE、TPE/PU等合金體系。

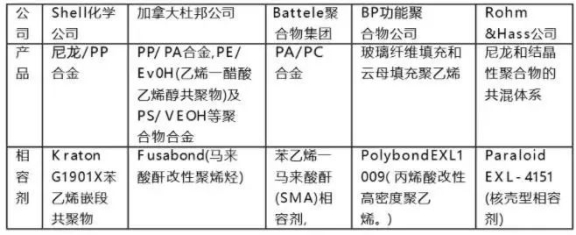

國外幾種聚合物合金與所用相容劑
應用于塑料與填料的偶聯
相容劑也可稱之為大分子偶聯劑。高分子部分可與高分子聚合物相容，因此，相容劑對聚合物與填料之間的偶聯效率優異，可用于PE/CaCO3、PE/滑石粉、PA/GF、PRT/GT等偶聯處理。
應用于聚合物的改性
當相容劑以活躍自由基分子羧基摻入非極性與極性聚合物之間起“橋梁”作用，將其改性成為極性的改性聚合物，再使其與極性的聚合物共混，兩者之間進行反應而制得良好的改性共混效果。例如相容劑提供了增韌劑最關鍵性的“核”、“殼”相容作用，添加一定量的相容劑可以作為PP、PE、PS、PA、PC等塑料的增韌劑。
05 結論
相容劑可以把兩種或多種不同品種、不同性質的舊塑料回收再生成為新材料，從而減少了資源浪費，獲得的新體系往往具有更優的性能。
因此相容劑在回收廢舊塑料以及結合原始樹脂進行改性等方面發揮著關鍵作用，對此的研究將隨著資源回收的要求進一步開展。
