米新艷,那　輝(吉林大學化學學院麥克德爾米德實驗室,吉林長春130012)

摘　要:在天然橡膠與填充炭黑不同階段的混煉加工過程中,不同份數的環氧基多功能添加劑(E-MFA)被加入到混煉體系中。筆者從混煉膠的鍵合橡膠含量和混煉流變曲線兩個方面對不同E-MFA含量和添加模式對炭黑在橡膠基體中的分散程度的影響進行了研究。結果表明:隨著E-MFA含量的增加,炭黑在橡膠基體中的分散程度逐漸提高。當添加量增加到2.5份時,分散程度達到最大。另外從扭矩(τα)-時間的擬合指數式所得參數可知,E-MFA的加入減小了混煉扭矩對混煉時間的依賴性。

關鍵詞:環氧基添加劑;天然橡膠;鍵合橡膠含量;流變曲線

中圖分類號:TQ 332.6文獻標識碼:A文章編號:1005-3174(2005)05-0040-04

橡膠助劑的發展是與橡膠工業的發展并駕齊驅的,加工助劑的使用能降低橡膠加工能耗,改善橡膠性能,節約加工成本;各種增塑劑的加入可使制品具有良好的柔軟性;脫模劑的使用不但使成型的橡膠制品易于脫模,而且橡膠表面有光澤。因而,橡膠助劑被廣泛地應用于天然橡膠和合成橡膠工業。近年來國外報道了一些新型的橡膠多功能添加劑———帶有極性和非極性基團的長鏈分子。它在橡膠基體與炭黑顆粒之間形成一層橋連膜,使炭黑粒子分散性增強[1,2],不但能增強制品的拉伸強度和彈性模量,而且還能使橡膠制品柔軟,并增加延展性。筆者合成了一種環氧基小分子添加劑,并將它用于天然橡膠和炭黑填充體系。該種添加劑對天然橡膠與炭黑混煉膠的機械性能、老化性能和動態性能等均具有良好的影響,展示了其具有多功能性的作用。筆者主要從添加劑(E-MFA)的不同的添加量和不同的添加模式對鍵合橡膠含量和流變曲線影響兩個方面,研究了該種環氧基小分子多功能添加劑對炭黑在天然橡膠基體中分散性的影響。

1　實驗部分

1.1　原材料

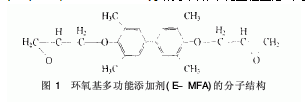

天然標準橡膠(SCR5):國營東風農場產品;高耐磨爐法炭黑(N330),通用爐法炭黑(N660):撫順炭黑股份有限公司產品;硬脂酸[CH3(CH2)16COOH],氧化鋅(ZnO),防老劑[PBNA(N-phenyl-β-naphthylamine)],防老劑[IPPD(N-isopropyl - N′- phenyl - p - phenylene di-amine)]:購于吉林市化工輕工總公司;環氧基多功能添加劑(E-MFA):自制,其結構式見圖1。

1.2　試驗儀器

XSS-300型轉矩流變儀:上海輕機模具廠;Haake Rheomix300:德國Haake公司。

1.3　鍵合橡膠樣品制備

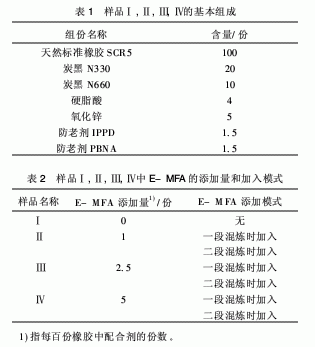

樣品Ⅰ,Ⅱ,Ⅲ,Ⅳ的基本組成和E-MFA的添加量與加入模式分別列于表1、表2。在XSS-300型轉矩流變儀上,先將天然生膠塑煉,然后加入表1、表2所示各種配合劑進行混煉。混煉時間為13 min,混煉溫度為120℃,轉子轉速為32r/min。密煉腔填充因子為0.75。排膠停放一段時間后,進行二段混煉,轉子轉速不變,混煉溫度為80℃,以使基體與填料之間充分混勻。最后,將膠樣在110℃左右壓延成2 mm勻厚的薄片,為保證樣品和萃取液接觸面積一致,采用直徑約為10 mm的圓形切刀切取樣片,得到質量約0.3g的均勻的圓柱形萃取樣品。

1.4　性能測試

1.4.1　鍵合橡膠含量測定

取上述切好的質量約0.3 g的樣片,稱重后置于可密閉的錐形瓶中,加入100 mL甲苯萃取液,密閉,室溫浸泡,期間更換甲苯萃取液100mL,保持容器相對靜止,避免晃動。7 d后濾出未溶團塊,真空烘箱干燥至恒重。

1.4.2　流變曲線測定

采用Haake Rheomix300型轉矩流變儀測定環氧基多功能添加劑對炭黑填充的天然橡膠體系流變曲線的影響。

2　結果與討論

2.1　鍵合橡膠含量的變化

有關鍵合橡膠組成的研究很多,鍵合橡膠是橡膠基體聚合物靠物理吸附、化學鍵合、機械作用與炭黑粒子相互包裹而形成的膠狀聚集體[3],是人們所普遍認可的一種理論。根據E.SHENG[1,4]等人的研究結論,Rb(%) (鍵合橡膠質量分?jǐn)?shù))代表著炭黑分散程度的大小,Rb(%)越小說明炭黑分散性越好,則橡膠的性能越好。

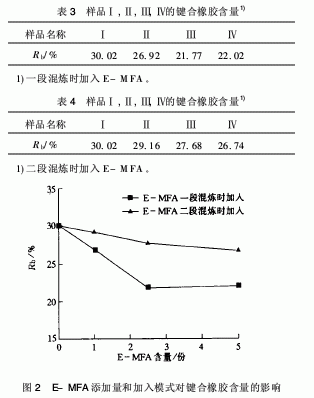

表3、表4中數據由鍵合橡膠含量測定[5]公式(1)計算而得:

Rb(%)=100×{ Wfg-Wt×[ mf/( mf+mr)]}/{Wt×[mr/(mf+mr)]} (1)

式中,Rb為鍵合橡膠含量,Wfg為萃取結束后樣品橡膠烘干至恒重的質量, Wt為萃取前樣品的質量,mf為混煉膠的填充劑含量, mr為混煉膠的橡膠基體含量。鍵合橡膠含量隨E-MFA添加量及其加入模式的變化趨勢見圖2。

從圖2中可以清楚的看到:E-MFA的加入模式對鍵合橡膠含量的影響較大,一段加入的遠低于二段加入的。E-MFA添加模式對鍵合橡膠含量的影響主要與混煉溫度有關。一段混煉時加入E-MFA,混煉腔溫度略高于120℃,接近E-MFA的熔點,即E-MFA幾乎以液態形式混煉,本身分散會很均勻。在二段混煉時加入E-MFA,混煉腔溫度控制在略高于80℃。這是因?yàn)樵谥谱髁蚧瘶悠窌r(shí),該階段兼具進一步使混料均勻和加入硫化體系進行硫化混煉的作用,溫度太高則會使混煉膠過早硫化,難于排膠和成型。遠低于E-MFA的熔點,E-MFA完全以固態形式混煉,由于其本身粘性較大,必定團聚嚴重,對炭黑的分散雖略有貢獻,但效果并不明顯。所以,在生產時應采用在一段混煉時加入E-MFA。

從圖2還可以看到:當E-MFA在一段混煉加入時,從樣品Ⅰ到樣品Ⅳ,隨著E-MFA加入量的增加,Rb值逐漸減小,添加量超過2.5份時,Rb值隨E-MFA加入量的增加,基本上不再發生變化。Rb值隨E-MFA加入量的增加而減小說明:E-MFA的加入減小了非極性的橡膠基體與極性的炭黑表面的界面能。由于E-MFA兩端具有極性的環氧基團,它能與炭黑表面豐富的羥基形成氫鍵,同時,由于E-MFA主鏈上含有甲基基團,它與基體橡膠具有較好的相容性,所以,增加了橡膠與炭黑之間的相互作用。E-MFA加入后,炭黑粒子表面首先被E-MFA充分潤濕,該物理過程必然伴隨著炭黑的分散和分布。通過界面橋連的潤濕作用,提高了炭黑在橡膠中的分散程度。但是,這種分散效果的提高并不隨E-MFA的添加量增加而無限增長,以均勻布滿炭黑和橡膠基體界面為限,從鍵合橡膠含量變化趨勢來分析,對于所研究體系而言,E-MFA的最佳添加量為2.5份。在低于這個界限時,潤濕作用隨E-MFA加入量的提高而增大,使得鍵合橡膠含量逐漸減少。超過這個限值時,E-MFA本身開始在界面上層疊,對炭黑的分散貢獻不大。這一點在流變曲線中也得到驗證(見圖3)。

2.2　E-MFA含量對流變曲線的影響

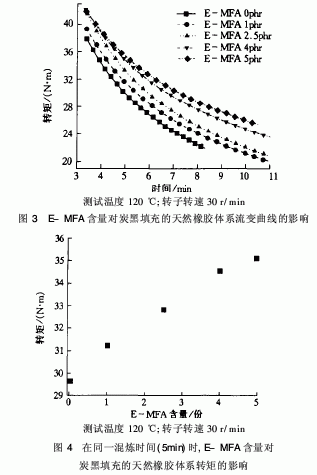

圖3為E-MFA含量對炭黑填充的天然橡膠體系流變曲線的影響。圖4為選取混煉時間為5 min時刻,E-MFA不同含量體系的混煉扭矩。從圖3中可以看出:體系的混煉扭矩隨著E-MFA加入量的增加而增大(由圖4表現得更加清晰),隨混煉時間的延長而降低。在E-MFA含量從0份增加到1份再到2.5份時,混煉扭矩(τα)隨混煉時間的變化趨勢基本相同。當E-MFA含量高于2.5份即達到4份、5份時,混煉扭矩不再沿Y軸平行增大,混煉起始扭矩與E-MFA含量等于2.5份時的基本相同,但混煉扭矩(τα)隨混煉時間的降低趨勢變得緩慢。筆者認為:在混煉過程中,耗能主體是炭黑在橡膠基體中的分散過程。分散程度越大,炭黑集聚體顆粒越細,混合效果越好,需要的混煉能越大,即表觀扭矩增大。體系的混煉扭矩隨著E-MFA含量的增大而提高說明E-MFA的兩親性基團可以分別與橡膠基體及炭黑顆粒很好的容合,進入到橡膠基體及炭黑顆粒的界面,使炭黑在橡膠基體中聚集粒子的尺寸逐漸變小,增大了炭黑的分散程度,在一定添加量范圍內,E-MFA的加入量越大分散效果越好。筆者從混煉后得到的膠料的外觀發現:添加E-MFA的混煉膠料比未添加的更加細膩、光滑。

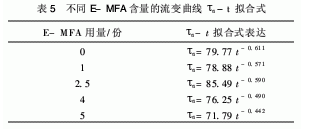

根據炭黑粒子表面兩親性多功能添加劑單分子層鋪設理論[4,6],當加入的兩親性添加劑量剛好單分子排滿整個橡膠基體-炭黑填充粒子界面時,炭黑分散程度不再增加。因此在E-MFA加入量超過2.5份時,扭矩不再平行增加,可以預測2.5份是E-MFA在所研究配合體系的最佳添加量,這與測定Rb量得到的結果相吻合。E-MFA添加量分別為4份、5份時,起始扭矩與添加量為2.5份時相同,但流變曲線趨勢發生了不同于小添加量的變化即混煉扭矩(τα)隨混煉時間的降低趨勢變得緩慢,可以認為此時扭矩的增大與炭黑粒子的分散程度關系不大,可能是過量的E-MFA超過了橡膠基體和炭黑粒子間的界面橋連所需的量,E-MFA自身分子間開始層疊、堆積、吸附,從而增加了體系黏度。根據圖3流變曲線擬合的E-MFA不同含量體系的扭矩(τα)-時間指數關系式列于表5。

混煉時間的指數絕對值代表了混煉扭矩對混煉時間的依賴程度[7]。指數絕對值越大則依賴程度愈大。由表5的指數值可以看出,隨E-MFA含量的增加,混煉時間指數的絕對值呈減小的趨勢。說明E-MFA的加入減小了扭矩對時間的依賴性。

3　結　論

實驗說明環氧基小分子添加劑提高了炭黑在橡膠基體中的分散性。這種提高來源于該添加劑分子本身所具有的極性和非極性兩親性基團在基體和填料之間起到了橋梁的作用。分散作用不隨添加劑含量的增大而無限增大,即有一個最佳量為2.5份。在該添加量時,能夠使炭黑填料在橡膠中分散效果最好從而使硫化膠整體性能達到最佳。
