10月28日，青島科技大學申報的“一種結構再造熱解炭黑及其制備方法和裝置”獲國家知識產權局發明專利授權。
據炭黑產業網了解，該發明屬于固體廢棄物循環利用技術領域，涉及一種結構再造熱解炭黑及其制備方法和裝置，在保護氣氛圍中，溫度830～980℃，將外加碳源、熱解炭黑與引發反應活性載體充分接觸5～ 12s，得到改性熱解炭黑;將其在450～550℃溫度條件下，通過200～400W等離子體的放電功率處理1?3min;然后置于4～9mol/L的酸性溶液中，浸泡5～15min;其中，碳源為氣態烴、高含碳量聚合物或熱固性樹脂中的任一種;引發反應活性載體為銅箔載體。
采用本方法和裝置，在高溫條件下將外加碳源固結到熱解炭黑表面，形成新的孔隙結構和化學官能團，重塑熱解炭黑結構和表面微化學環境，增加熱解炭黑與橡膠復合材料的結合性能。

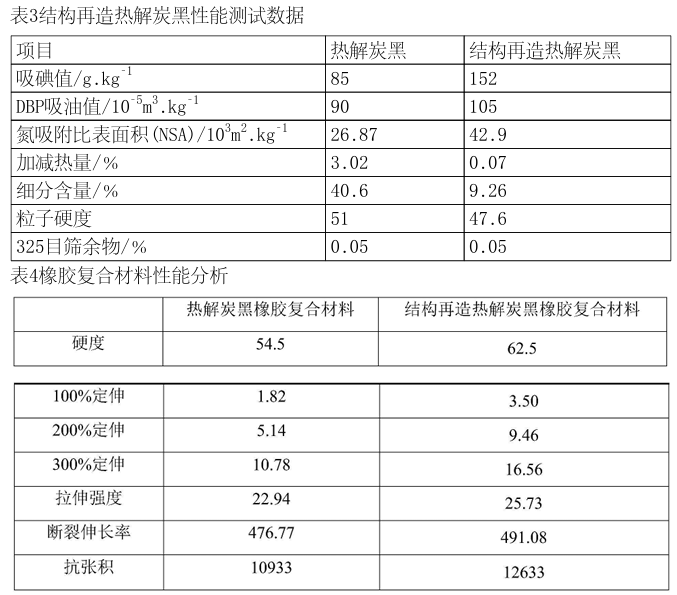

（高含碳量聚合物作為碳源，在此條件下對熱解炭黑進行結構再造，測試實驗結果如上）
據了解，關于熱解炭黑活化改性的方法眾多，目前已經有大量的專利報道，但是所涉及的方法基本都是在已獲得的熱解炭黑的基礎上進行除雜、活化等處理方式，處理后的熱解炭黑在制備橡膠復合材料時，雖然強度有了一定的改善，但是其300%定伸強度依然很低，無法滿足輪胎的使用要求。300%定伸強度主要與熱解炭黑本身的結構度息息相關，熱解炭黑的結構度越高，其300%定伸強度的值就會越大。根據材料性能與材料結構的相關關系，可以清楚的認識到，目前對于熱解炭黑進行處理的相關方法和工藝手段，未能從根本上解決熱解炭黑結構度低的問題。而本發明可解決現有技術中存在的上述問題。
