<pre id="uogyw"><cite id="uogyw"></cite></pre>
  • <bdo id="uogyw"><tbody id="uogyw"></tbody></bdo>
    <rt id="uogyw"><acronym id="uogyw"></acronym></rt>
    炭黑產業網客服熱線

    橡膠瀝青在“白改黑”項目中的應用

       時間:2021-10-27 來源:橡膠助劑網發表評論

    陳 敏(句容市公路管理處 句容 212400)

    摘要:介紹江蘇省舊水泥混凝土路面瀝青混凝土加鋪層結構的主要形式,按不同生產工藝橡膠瀝青的分類以及“濕法”橡膠瀝青的改性機理,闡述了“濕法”橡膠瀝青SMAI應力吸收層以及“濕法”橡膠瀝青混合料AR-AC13的施工應用情況。

    關鍵詞:白改黑 橡膠瀝青 橡膠瀝青混合料配合比設計 施工工藝

    綜觀江蘇省近幾年舊水泥混凝土路面改造工程,舊水泥混凝土路面的加鋪層結構主要有2大類:①全厚式瀝青混凝土加鋪層,加鋪層結構為瀝青混凝土,最小厚度一般不少于10cm(一級公路);②半剛性基層瀝青混凝土加鋪層,即在舊水泥混凝土路面加鋪半剛性基層,基層材料一般采用水泥穩定碎石或二灰碎石,最小厚度不小于15cm。隨著經濟發展、道路功能需求變化,橡膠瀝青也開始應用于舊水泥混凝土路面改造工程中。

    1 橡膠瀝青

    1.1 橡膠瀝青的生產工藝

    橡膠瀝青的生產工藝總體可分為“干法”和“濕法”2種,工藝不同,路用性能存在較大的差異。

    1.1.1 干法

    “干法”為將膠粉直接添加到正在攪拌的拌和樓中,生產膠粉改性瀝青混合料,拌和工藝與常規混合料基本相同,無需專用的設備,或對生產廠加以大的改造,但是拌和溫度比普通的拌和溫度要高一些。但由于拌和時間較短,橡膠與瀝青之間的只能產生較少的反應,這種較少的反應不能使舊輪胎中所含的橡膠烴、紫外線抑制劑、抗氧化劑等改性成分釋放出來,膠粉也難以發生充分的熔脹作用,因此,所生產的混合料性能不及“濕法”橡膠瀝青。目前“干法”生產的瀝青混合料一般攤鋪在路面的中下面層或更低的層位,而較少攤鋪在表面層。

    1.1.2 濕法

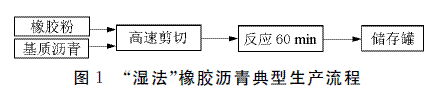

    “濕法”工藝應用最為廣泛。目前國外應用的橡膠瀝青中大部分是采用“濕法”生產,國內近年來也主要針對這種工藝進行研究。“濕法”現將橡膠粉添加到較高溫度(176℃~226℃)的基質瀝青中,經過高速剪切后,泵送到反應罐中保持一定的溫度(150℃~218℃),經過一定時間(45~60min)的反應制成。典型的加工流程見圖1。

    按照橡膠瀝青工藝和性能不同“濕法”又可分為高粘橡膠瀝青(wet process-high viscosity)和可存儲橡膠瀝青(wet process-no agitation)2種。

    高粘橡膠瀝青需要采用較高的橡膠粉用量,一般在15%以上,且采用粒徑較大的膠粉(如20目膠粉),其粘度較高,177℃粘度通常要求在1.5Pa·s以上,因此具有優良的路用性能,是國外應力吸收層、瀝青混合料中應用最多的橡膠瀝青類型。但是由于膠粉粒徑較大,存儲過程中容易離析,通常需要現場加工使用。

    可存儲橡膠瀝青采用80~100目左右的橡膠粉,由于橡膠粉很細,能較好的熔融、分散于瀝青中,可存儲一段時間不會發生離析。可像常用的SBS改性瀝青一樣廠拌生產,遠距離運輸施工。這種橡膠瀝青膠粉摻量不高,通常為10%以下,所以粘度較低,177℃粘度一般很難達到1.5Pa·s,混合料中的瀝青用量不如前者高。

    由于高粘橡膠瀝青具有良好的路用性能,且可以消耗更多的廢輪胎橡膠粉,所以應用較為廣泛,因此,本文主要介紹這種類型橡膠瀝青的應用情況。

    1.2 “濕法”橡膠瀝青改性機理

    添入橡膠粉后,瀝青由原來的近似勻質體變成了橡膠粉、瀝青等共同組成的多相體,粗細不同的膠粉之間互相靠近,形成有利于改善橡膠瀝青性能的網格結構體系。

    橡膠瀝青的改性效果來自2個方面:溶脹后的膠粉構成的網絡框架體系作用和膠粉降解后對瀝青組分的改善作用。橡膠瀝青中膠粉吸收瀝青中的輕質成分而熔脹,且表面吸附瀝青形成界面層,溶脹后的膠粉構成網絡構架體系與吸附瀝青一起對瀝青的微觀流動形成阻尼作用,從而顯著提高了橡膠瀝青的粘度;部分膠粉在高溫剪切過程中發生降解、脫硫反應,由硫化橡膠(立體交聯網狀結構)降解為含有一定不飽和雙鍵線型結構聚合物,并進一步發生分解,降解產物溶于瀝青,改變了瀝青的組分比例,使膠質等成分增加,提高了瀝青的低溫性能和粘性;同時,橡膠烴自身所含有的聚丁二烯橡膠和丁苯膠對瀝青有改性作用。

    1.3 橡膠瀝青在“白改黑”項目中的應用

    橡膠瀝青是通過廢橡膠粉和熱瀝青進行熱反應制成的,瀝青中加入橡膠粉后,使瀝青的性能發生了較大變化,具體表現為針入度降低、軟化點提高、低溫延度增加,并明顯增加了回彈性能。使用橡膠瀝青加碎石作為SAMI應力吸收層具有良好的抗裂性能,能夠承受由于下承層的水平位移引起的拉應力,阻止下層裂縫尖端延伸至罩面層,可以延緩裂縫的產生,同時形成的富油層起到較好的防滲水作用。由于橡膠瀝青混合料具有優異的高溫穩定性、低溫抗裂性、抗水損壞能力,其抗老化性能和抗疲勞性能更優于其他改性瀝青混合料,尤其是“白改黑”改造工程中使用橡膠瀝青混合料可提高路面對疲勞裂縫、反射裂縫等的抵抗能力,同時橡膠瀝青技術方案在水泥混凝土路面改造中有著投資少、工期短、環保降噪等優勢,因此有著廣闊的應用前景。

    2 橡膠瀝青SAMI應力吸收層

    2.1 材料選擇

    (1)集料。應力吸收層應采用石質堅硬、清潔、不含風化顆粒、近立方體、反擊式破碎機軋制的玄武巖或者輝綠巖碎石,其0.075mm 通過率應小于0.4%,否則應進行拌和樓除塵瀝青預裹附,建議以0.1%~0.3%(按照集料重量計)的瀝青進行預裹附(裹附溫度在120℃以上),預裹附的集料堆放時間不宜超過2周。建議橡膠瀝青SAMI應力吸收層石料級配和石料性能要求見表1、表2。

    (2)基質瀝青。生產橡膠瀝青所用的基質瀝青采用70號道路石油瀝青,其技術要求見表3。

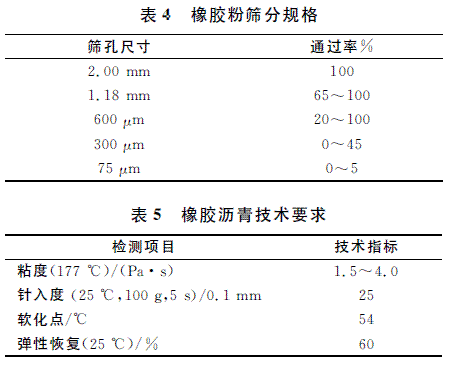

    (3)橡膠粉。橡膠粉顆粒規格應符合表4~5要求。橡膠粉篩分應采用水篩法進行試驗。橡膠粉密度應為(1.15±0.05)g/cm3,應無鐵絲或其他雜質,纖維比例應不超過0.5%,要求含有橡膠粉重量4%的碳酸鈣,以防止膠粉顆粒相互粘結。

    供應商應提供橡膠粉質量保證書,說明橡膠粉規格、加工方式、加工的廢舊輪胎類型、橡膠粉的儲存方式等。

    2.2 SAMI應力吸收層施工控制

    2.2.1 應力吸收層鋪設條件

    (1)空氣溫度和地面溫度都不得低于10℃。

    (2)下承層必須干燥,路緣石防護良好。

    (3)風速不影響橡膠瀝青灑布效果。

    (4)需用的設備,包括同步碎石封層車(或者橡膠瀝青灑布車、碎石撒布機)和膠輪壓路機進入待命狀態。

    2.2.2 橡膠瀝青與碎石灑(撒)布

    橡膠瀝青SAMI應力吸收層采用的是同步碎石封層車,能把橡膠瀝青的噴灑和骨料的撒布同步進行,使瀝青結合料和骨料之間有最充分的表面接觸,以達到它們之間最大限度的粘結性。

    (1)橡膠瀝青灑布要求。一般認為碎石層灑布壓實之后,橡膠瀝青被擠壓到石料高度的3/4比較合適。若瀝青灑布量過大,易導致面層油量過大而出現泛油,同時也會提高面層的層底彎拉應變;若瀝青灑布量過小,碎石周邊無充分約束,從而在面層和下臥層之間形成一個不穩定夾層,不僅不能起到應力吸收的作用,而且可能加快面層的破壞。經實驗室大量數據測試以及橡膠瀝青試灑結果,最終確定瀝青灑布量為2.2kg/m2。

    (2)橡膠瀝青灑布注意事項。灑布車計量準確時,事先應計算車速,使灑布量控制在合理范圍內。在起步和停止位置鋪設瀝青氈,以便于準確地進行橫向銜接,灑布車經過后及時取走瀝青氈。應力吸收層的鋪設應在瀝青灑布、石料撒布、膠輪碾壓完成后,再進行另一幅的瀝青灑布,不可跨幅施工。另一幅灑布的瀝青應與前期鋪設完成部分重疊10cm左右。灑布橡膠瀝青時,應封鎖交通,以防止局部瀝青被粘走,破壞應力吸收層整體效果。

    (3)碎石撒布注意事項。噴灑橡膠瀝青后立即撒鋪碎石,碎石經過預裹覆,撒鋪量推薦采用(12±2)kg/m2,根據試鋪情況確定,以滿鋪、不散失為標準,局部碎石撒鋪量不足的地方,應立即人工補足;同步碎石封層車撒布完之后,由人工迅速將散失在瀝青膜以外的碎石掃入瀝青膜內。

    2.2.3 碾壓

    (1)采用2臺XP261膠輪壓路機碾壓。

    (2)碎石撒鋪后應立即進行碾壓作業,2臺膠輪壓路機應同時呈梯隊式進行碾壓,緊跟同步碎石封層車,碾壓3遍,從灑布橡膠瀝青到碾壓完成應在10~20min時間內完成。為防止粘輪現象,膠輪壓路機輪胎上應適當噴水。

    3 橡膠瀝青混合料

    3.1 AR-AC13混合料配合比設計

    3.1.1 材料要求

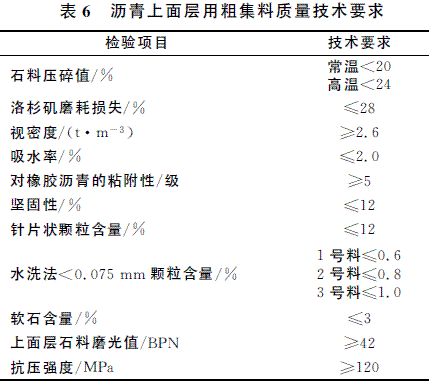

    (1)集料。應采用石質堅硬、清潔、不含風化顆粒、近似立方體顆粒的碎石,粒徑大于4.75mm。宜采用玄武巖集料和輝綠巖集料,粗集料技術要求見表6。

    (2)細集料。采用堅硬、潔凈、干燥、無風化、無雜質并有適當級配的人工軋制的機制砂,石質宜與粗集料相同,不用山場的下腳料。細集料的尺寸規格列于表7。

    (3)外摻劑。AR-AC13橡膠瀝青混凝土需要摻入必要的外摻劑以改善橡膠瀝青與集料的粘附性及混凝土的水穩定性能,摻量為混合料重量的1%~2%。適宜的外摻劑為普通硅酸鹽水泥或消石灰。

    3.1.2 配合比設計

    根據江蘇省的氣候條件以及橡膠瀝青混合料的技術特點,在綜合考慮預防路面水損害和車轍、泛油等病害的基礎上,取5.5%作為斷級配橡膠瀝青混合料的設計空隙率。其設計級配范圍以及體積指標要求見表8、表9。

    3.2 AR-AC混合料施工工藝

    3.2.1 橡膠瀝青的加工

    橡膠瀝青加工采用現場改性方法,橡膠瀝青制備完成后應及時使用,如遇特殊情況需要現場存貯,不能超過2個加熱循環,同時應在使用前對橡膠瀝青質量進行檢測,檢測合格后才能使用。

    3.2.2 瀝青混合料的拌制和運輸

    AR-AC瀝青混合料粗集料用量比例較大,生產過程中需嚴格控制好拌和樓冷料上料速度與熱料倉的料位平衡,橡膠瀝青為現場直接加工,加工過程中需嚴格控制好瀝青質量,成品罐直接與拌和樓對接,由于瀝青粘度高,泵送難度大,需控制好瀝青溫度,此外橡膠粉需堆放于陰涼干燥處,不得受潮。

    為了保證攤鋪溫度,混合料應采用大噸位自卸車運輸,運料時所有車輛采取加蓋雙層棉被等切實可行的保溫措施。開始攤鋪時,現場待卸料車輛不得少于5輛,以保證連續攤鋪。

    3.2.3 瀝青混合料的攤鋪與碾壓

    橡膠瀝青混合料攤鋪與其他級配類型混合料基本相似,采用2臺攤鋪機梯隊作業,攤鋪速度根據拌和機的產量、攤鋪厚度、攤鋪寬度綜合確定。為了保證攤鋪路面的均勻性,需不斷調整攤鋪機工作狀態,使料門開度、鏈板送料器的速度和螺旋布料器的轉速相匹配。螺旋布料器中的混合料以略高于螺旋布料器的2/3為度,使熨平板的擋板前混合料的高度在全寬范圍內保持一致,避免攤鋪層出現離析現象。為保證連續攤鋪,攤鋪過程中應做好運輸車與攤鋪機的銜接,不得出現停機等料現象,且合理選擇收斗時機,避免混合料出現溫度離析。

    AR-AC混合料碾壓方式與SMA 混合料基本類似,由于瀝青用量較高,為防止膠輪壓路機粘輪和泛油現象,碾壓過程中不宜使用膠輪壓路機,碾壓過程全部由雙鋼輪壓路機完成。在碾壓過程中為提高鋪面密水性,對鋼輪壓路機噴水量進行嚴格控制,做到霧化噴灑,不出現流淌。

    3.2.4 溫度控制

    AR-AC混合料溫度過高易產生析漏現象,溫度過低瀝青粘度較大,易產生壓實度不足或鋪面密水性較差等現象,施工中對溫度的控制非常重要,該混合料宜在較高溫度下碾壓,為了保證ARAC瀝青混合料攤鋪碾壓溫度,施工過程中采取了多項措施,控制好瀝青、骨料加熱溫度,運輸車在卸料時,每輛運料車卸料均不掀開篷布,減少了混合料在運輸過程中的溫度散失,保證了混合料攤鋪及碾壓溫度。

    3.4.5 施工中應注意的問題

    (1)橡膠瀝青混凝土表面層和改性瀝青SMA的施工工藝類似。瀝青混凝土的拌和、運輸、攤鋪、碾壓等各環節的控制基本相同。

    (2)由于橡膠瀝青混凝土的油石比遠大于普通瀝青混凝土,稍有不慎,則容易發生離析和泛油現象。所以應嚴格按照生產配合比進行生產,并且對現場空隙率的控制至為關鍵。

    4 結語

    由于橡膠瀝青具有優異的低溫柔性和低溫抗裂性能,以及較強的高溫穩定性、抗老化性能、抗疲勞性能和抗水損壞性能,以及橡膠瀝青應力吸收層和橡膠瀝青混凝土表面層方案在水泥混凝土路面改造過程中,具有投資少、工期短、抗裂性能突出等優點,因此有著廣闊的應用前景。


    炭黑樣品商城
    炭黑商城小程序炭黑商城微信掃一掃 詢炭黑價格 拿炭黑樣品
    炭黑產業網公眾號
    炭黑產業網公眾號微信掃一掃專業、準確、及時的炭黑綜合分析
    免責聲明:本網信息來自于互聯網,目的在于傳遞更多信息,并不代表本網贊同其觀點。其內容真實性、完整性不作任何保證或承諾。如若本網有任何內容侵犯您的權益,請及時聯系我們,本站將會在24小時內處理完畢。
    舉報 0 收藏 0 評論 0

    更多>同類詞條
    最新詞條
    最新資訊
    品牌入駐  |  隱私政策  |  關于我們  |  聯系方式  |  使用協議  |  隱私政策  |  網站留言  |  RSS訂閱  |  滾動資訊  |  違規舉報
    關閉
    炭黑產業網在線客服

    在線客服

    炭黑產業網微信客服

    微信客服

    炭黑產業網微信客服

    400-900-9660
    電話客服

    主站蜘蛛池模板: 亚洲人成人一区二区三区| 青草国产精品久久久久久| 2022福利视频| 激情欧美人xxxxx| 成人永久福利免费观看| 尤物在线视频观看| 国产亚av手机在线观看| 二区久久国产乱子伦免费精品| 91麻豆国产极品在线观看洋子| 精品91一区二区三区| 扒开双腿猛进入女人的视频| 国产女同疯狂摩擦系列1| 亚洲人成影院在线无码按摩店| 黄色链接在线观看| 极度另类极品另类| 国产精品无码av天天爽| 亚洲欧美日韩高清综合678| mm1313亚洲国产精品美女| 美女被免费网站91色| 日日噜噜夜夜狠狠va视频| 国产人妖一区二区| 久久久久久人妻一区二区三区| 黄网站色在线视频免费观看| 日韩中文字幕亚洲无线码| 国产成人无码免费看片软件| 亚州三级久久电影| 国产精品2019| 日韩精品一区二区三区视频| 国产成人av一区二区三区在线观看 | 亚洲日韩精品无码专区加勒比| aaa成人永久在线观看视频| 爽爽yin人网| 国产美女精品一区二区三区| 亚洲成人在线网| 91人成在线观看网站| 欧美日韩国产网站| 国产精品亚洲精品青青青| 亚州一级毛片在线| 精品无码AV一区二区三区不卡 | 国产亚洲精品资源在线26U| 一个人看的免费观看日本视频www 一个人看的免费视频www在线高清动漫 |
